Sbavatrice del laser di precisione per il sensore sull'automobile

Luogo di origine La Cina
Marca Questt
Certificazione ISO CE
Numero di modello QA-LT7130
Quantità di ordine minimo 1 unità
Prezzo Negotiable
Imballaggi particolari Caso di legno
Tempi di consegna 5 - 30 giorni
Termini di pagamento T/T, Western Union, L/C
Capacità di alimentazione 2000 insiemi ogni anno

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Applicazione guarnizione del laser Lunghezza d'onda 1064nm
Potere del laser 10w Tipo del laser Laser a stato solido Fibra-accoppiati Fine-pompati
Garanzia 1 anno e servizio permanente servizio Servizio d'oltremare
Evidenziare

Maschera non tessuta che fa macchina

,

Una maschera di 3 pieghe che fa macchina

,

macchina eliminabile piana di fabbricazione della maschera di protezione

Lasciate un messaggio
Descrizione di prodotto



Sbavatrice del laser di precisione per il sensore sull'automobile



Riassunto

La sbavatrice della resistenza del laser specialmente è sviluppata e prodotta per l'industria del circuito del film spesso e del circuito del film sottile. La guarnizione di fonte (adeguamento di resistenza) e la guarnizione attiva (adeguamento di funzione del circuito) pricipalmente sono usate per la guarnizione di alta precisione di di sottili pellicole, spesso-film, circuiti integrati ibridi e vari moduli elettronici, comprendenti le seguenti industrie:



l elettronica lAutomotive

l lSensors

l elettronica di lCommunication

la l l'industria lMilitary è nella ricerca scientifica

l lMedical

l elettronica lIndustrial

l lAerospace



Le sbavatrici della resistenza del laser prodotte dalla nostra società sono sviluppate indipendente dal sistema di controllo di misura del centro, dal sistema di software, ecc. ed hanno tutti i diritti di proprietà intellettuale indipendenti, che possono fornire ai clienti le soluzioni complete dell'applicazione della guarnizione della resistenza del laser.

Modello e prestazione dell'attrezzatura

La sbavatrice della resistenza del laser di serie LT7 è un tipo di qualità superiore sbavatrice di configurazione della resistenza del laser

I prodotti di serie LT7 adottano il laser avanzato dello speciale per la guarnizione della resistenza del laser.

Alta precisione di adeguamento di resistenza

  • L'intera macchina ha alta accuratezza di adeguamento della resistenza e l'accuratezza di adeguamento della resistenza è coerente ed il rendimento è alto.
  • lLT7 utilizza un laser dello speciale per la guarnizione della resistenza del laser, che fornisce ad un raggio laser qualità della luce abbagliante ed estremamente la larghezza della linea sottile e l'effetto di calore del laser è piccolo.
  • modo di controllo di precisione del lUnique, tecnologia estrattiva variabile privata di velocità.
  • varietà della La di funzioni taglienti coltello tipe diregolazione.

Adeguamento veloce di resistenza

  • Il software ha la funzione della regolazione di aggiustamento di precisione e di adeguamento grezzo, che può fissare la relazione proporzionale fra adeguamento grezzo ed aggiustamento di precisione secondo le caratteristiche della resistenza, che efficacemente migliora la velocità di adeguamento della resistenza nell'ambito dei locali di assicurazione dell'accuratezza.
  • tempo di misura della lHigh-velocità, il singolo tempo di misura è soltanto 25us.
  • meccanismo di punto-e-ripetizione di lHigh-precisione: facendo uso di una piattaforma del motore lineare, la velocità e l'accelerazione commoventi sono veloci; può realizzare l'adeguamento della resistenza del un-ciclo dei circuiti multipli.
  • ascensore del bordo della sonda di lHigh-velocità: efficacemente migliori l'efficienza d'elaborazione nel corso di adeguamento ciclico della resistenza dei circuiti multipli.

Forte funzione

  • lWith la funzione potente di programmazione di software nell'industria, può adattarsi a vario adeguamento della resistenza e ad adeguamento di funzione dei moduli elettronici e facilmente realizza i bisogni speciali dei clienti e di alta operazione automatica.
  • l'aggiunta di Lin alla misura di base di tensione e della resistenza, con i moduli speciali esterni, il segnale di misura può essere corrente, frequenza, inversione ed altri segnali.
  • la l controllo automatico programmatico di potere del laser, di moto, della gamma di misura, ecc. può essere realizzata.
  • Z-asse del lProbe, movimento automatico del controllo motorio di Z-asse del fuoco del laser, programmabile.
  • la funzione di base di dati lPowerful, l'intero processo di produzione è registrata ed imputabile.
  • la funzione d'avvertimento del lThe dei prodotti incompetenti può efficacemente impedire i prodotti incompetenti sfociare nel processo seguente.
  • le coordinate di posizionamento del lThe sono ottenute in tempo reale con l'immagine, che è facile da operare e migliora la precisione di posizionamento del prodotto.

Alte affidabilità e stabilità

  • Le componenti del centro sono importate per assicurare la qualità
  • piedistallo speciale lUsing del granito: Può efficacemente ridurre la vibrazione inerziale causata dall'inizio, dalla fermata e dall'accelerazione del banco da lavoro; allo stesso tempo, può mantenere la stabilità della temperatura della macchina.

Funzionamento e costi di mantenimento bassi

  • Alta efficienza, consumo di energia basso e riduzione dei costi

L'efficienza di conversione elettro-ottica del laser raggiunge 25% ed il consumo di energia quotidiano di media è di meno di 10 gradi, che è 1/10 della lampada istantanea tradizionale hanno pompato il laser a stato solido. L'uso a lungo termine può conservare gli utenti molto dispendio energetico, ridurre le emissioni di carbonio, tempo di impiego lungo, stalla di rendimento elevato e senza manutenzione, riducendo il tempo morto.



Soluzione del regolatore del laser

Il principio di guarnizione della resistenza del laser è di utilizzare un raggio laser molto fine per colpire le resistenze di film spesso e sottile e realizza il taglio dei circuiti del film spesso e sottile vaporizzando il corpo della resistenza. Il raggio laser taglia le resistenze di film spesso e sottile secondo il programma predeterminato dal computer e cambia il valore della resistenza delle resistenze cambiando le forme geometriche delle resistenze di film spesso e sottile. Mentre il processo di taglio del laser progredisce, il circuito in tempo reale di misura controlla i cambiamenti nei valori della resistenza delle resistenze di film spesso e sottile in tempo reale ed i valori della resistenza delle resistenze di film spesso e sottile stanno avvicinando costantemente al valore della resistenza dell'obiettivo. Cioè il processo della guarnizione della resistenza del laser è realizzato.

Quando la resistenza di film spesso è utilizzata nel modulo elettronico, potere realizzare la modifica di funzione del modulo elettronico regolando il cambiamento della resistenza in moda dal segnale in uscita dei cambiamenti elettronici del modulo anche.Sbavatrice del laser di precisione per il sensore sull'automobile 0



La guarnizione della resistenza del laser cambia la sezione trasversale conduttiva e la lunghezza conduttiva del corpo della resistenza e può sistemare il corpo della resistenza sotto il valore della resistenza dell'obiettivo alla gamma richiesta di accuratezza.

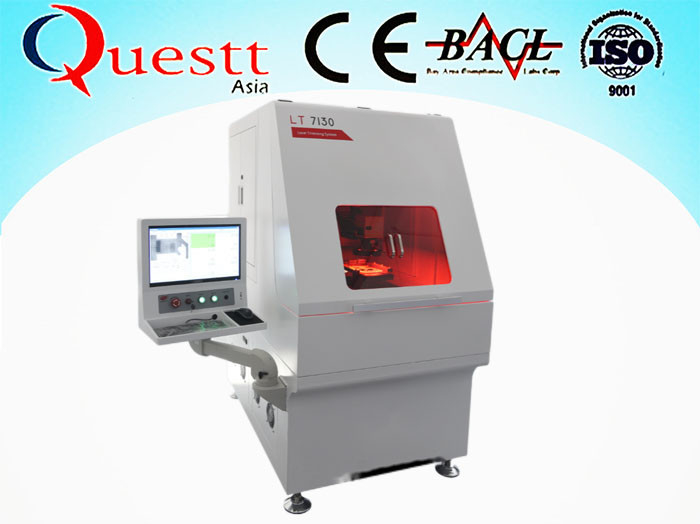

Disegno di profilo dell'attrezzatura (conforme all'oggetto reale)



(sistema 1).Laser

Usato per tagliare le resistenze di film spesso e sottile, è «un coltello leggero» per il taglio della resistenza. Questa macchina adotta il laser avanzato dello speciale per adeguamento della resistenza del laser, con buona qualità del fascio, alta potenza di picco e qualità eccellente dell'incisione. Piccolo e compatto, raffreddato ad aria, con alta efficienza e l'affidabilità non ha trovato in altri laser. La fonte della pompa del dispositivo del centro, il commutatore di Q e di cristallo, ecc. tutta sono importati.



Laser dello speciale per la guarnizione di resistenza del laser

(2). Sistema di posizionamento del raggio laser

È usato per realizzare il posizionamento del raggio laser ed il controllo della pista del movimento (che taglia percorso). Adotti il sistema del galvanometro di precisione. Controlla la posizione del fascio nelle direzioni di Y e di X. Accorci il tempo di posizionamento del fascio e sistemare il tempo, l'alta efficienza del lavoro, l'alta velocità e l'alta precisione.



Galvo di precisione

(Sistema di posizionamento di immagine 3).CCD

Sistema di rappresentazione con la lente ed il CCD dedicati. La tecnologia dell'immagine coassiale del laser è usata per assicurare che il punto dell'obiettivo di laser ed il punto dell'obiettivo della rappresentazione siano sovrapposti all'interno della gamma d'esplorazione del laser.

Il software importato del riconoscimento di immagine è usato per raggiungere l'immagine automatica che posiziona con la corrispondenza di immagine.

(piattaforma meccanica di moto 4).Step-and-repeat

Il sistema motorio lineare importato di precisione è adottato ed il righello stridente è a circuito chiuso controllato. La precisione del movimento è alta e la velocità è velocemente, che notevolmente migliora l'accelerazione del movimento. Può realizzare il caricamento conveniente e lo scarico e l'adeguamento ciclico ad alta velocità della resistenza dei circuiti multipli, che notevolmente migliora l'efficienza di produzione. Caratterizza l'alta velocità e l'alta precisione.



(sistema 5).measuring

La misura della resistenza adotta il metodo di sistema a quattro vie più la misura corrente e la misura di tensione. Ha fonti correnti costanti di alta precisione multiple e la gamma corrispondente di ogni resistenza può essere abbinata automaticamente per ottenere la migliore accuratezza di misura. La misura della resistenza usa generalmente le sonde speciali delle seguenti sonde per il bordo che saldare è usata per la misura. Il sistema di misura può essere calibrato automaticamente da un bordo esterno della resistenza standard. Interfaccia facoltativa del GPIB per controllo o la misura esterno dello strumento.

L'adeguamento elettronico di funzione del modulo fornisce generalmente i metodi speciali di misura di sonda per le caratteristiche di prodotto.



(sistema di focalizzazione 6).Laser

La lunghezza focale del laser direttamente è controllata dal computer. Fissando la lunghezza focale allo zero assoluto ed introducendo lo spessore del pezzo in lavorazione, il fuoco può essere realizzato automaticamente. Questa funzione può realizzare l'adeguamento della resistenza dei tipi differenti di prodotti della resistenza di film spesso, che migliora l'immagine dell'applicazione e l'efficienza della macchina di adeguamento della resistenza del laser.

(movimento 7).Probe

Il movimento della sonda è controllato da un motore ad alta velocità, la distanza corrente può essere fissata arbitrariamente e la funzione di controllo di programmazione può essere realizzata.

(sistema 8).Software

· Software applicativo potente basato sulla piattaforma di WINDOWS.

·Con la funzione potente di programmazione di software nell'industria, può adattarsi a vario adeguamento della resistenza e ad adeguamento di funzione dei moduli elettronici e facilmente realizza i bisogni speciali dei clienti e di alta operazione automatica.

·La funzione di base di dati potente, l'intero processo di produzione è registrata ed imputabile.

·Il software dei prodotti incompetenti cambia il colore ed evidenzia la funzione rapida, che può efficacemente impedire i prodotti incompetenti sfociare nel processo seguente.

·Le coordinate di posizionamento sono ottenute in tempo reale con l'immagine, che è facile da operare e migliora la precisione di posizionamento del prodotto.

·La piattaforma multifunzionale di misura può essere realizzata programmando ed ha la funzione della misura e della separazione della resistenza.





Configurazione principale di un a un dispositivo

di serie no. Nome di parte Specifiche di marca
1 Laser a stato solido Fibra-accoppiati Fine-pompati 5W@10K
2 Sistema ottico RONASMITH
3 lente su ordinazione di rappresentazione RONASMITH
4 Sistema di riconoscimento di immagine Il Belgio: EURESYS
5 Specchio d'esplorazione SCANLAB-¢10mm
6 sistema di punto-e-ripetizione Motore lineare 300*300 di HIWIN
7 alimentazione elettrica MEANWELL
8 Monitoraggio coassiale del CCD Wuhan Questt
9 Sistema di controllo di misura Wuhan Questt
10 Sistema di software dedicato Wuhan Questt
11 Computer di controllo industriale ADLINK
12 piattaforma di lavoro Granito per microelaborazione
13 Dispositivo di purificazione della polvere Shanghai
14 Sistema di adsorbimento di pressione negativa SMC
15 Stazione di saldatura della sonda Wuhan Questt

Parametro tecnico

sistema 1.Laser

  • lunghezza d'onda del lLaser: 1064nm
  • potere del laser di lAverage: 6W@10KHZ (TEM00)
  • dimensione di punto lTypical: 30-40µm
  • modo di lFocus: controllo di programma

sistema di posizionamento del fascio 2.Laser

  • gamma d'esplorazione del lLaser: 60mm x 60mm
  • precisione di posizionamento del lRepeat: 2.5µm
  • il lLaser irradia la risoluzione di moto: 1µm
  • velocità di scansione di lMaximum: 7000mm/s
  • metodo lPositioning: posizionamento programmabile o posizionamento automatico di riconoscimento di immagine

3. Sistema di sorveglianza di immagine

  • metodo lMonitoring: monitoraggio coassiale del laser
  • tecnologia lProprietary: tecnologia acromatica, laser e sovrapposizione di rappresentazione all'interno del formato
  • campo visivo lMonitoring: 4-6mm (diagonale)
  • fonte lLighting: Illuminazione del LED

4. sistema di misurazione

  • metodo di misura di lResistance: aggiunga corrente per misurare la tensione

Sistema a quattro vie, controllo di programma bifilare del sistema

  • modo di misura di lResistance: regolazione di modo di tre-velocità, controllo programmabile
  • gamma di misura di lResistance: 0.1Ω-100MΩ (risoluzione 16bit)
  • accuratezza di misura di lResistance:

0.1Ω< Rx="">

100Ω< Rx="">

100KΩ< Rx="">

  • l velocità di misura di resistenza: 25µs
  • risoluzione di tensione di LDC: 0.16µV (nella circostanza completa 10mV)
  • bordo del lProbe: 48PIN, tutta la definizione, compatibile con ESI ha importato l'attrezzatura
  • movimento del bordo del lProbe: controllo di programma
  • gamma di misura di lVoltage: risoluzione di ±100mV~ ±10V 16bit (altre gamme sono facoltative)

5. Computer e sistemi di software

  • il lSoftware programmabile, può realizzare flessibilmente l'operazione automatica, incontrare l'adeguamento della resistenza e l'adeguamento di funzione del circuito
  • la funzione di lDatabase, tutti i dati di adeguamento della resistenza può essere scritta alla base di dati per stoccaggio, con buona tracciabilità
  • la resistenza del lThe può essere controllata tramite controllo monochip manuale e può anche essere automaticamente regolato dalla matrice continua (elaborazione continua del chip)
  • l'adeguamento della resistenza del lAccurate può essere realizzato fissando il metodo di adeguamento della resistenza del punto del laser
  • lAccording alla differenza del valore iniziale della resistenza, i parametri differenti di adeguamento della resistenza possono essere selezionati per realizzare l'adeguamento della resistenza

6. sistema meccanico di moto di Punto-e-ripetizione

  • modo di lMovement: sistema di moto del motore lineare
  • gamma di lMotion: 300mm*300mm
  • dimensione ceramica del substrato di lMaximum: 150mm*150mm
  • risoluzione di lMotion: 1µm
  • accuratezza del lRepeat: ±1µm
  • accuratezza lPositioning: ±10µm
  • velocità di lMaximum: 1000mm/s (nessun carico)
  • accelerazione di lMotion: 1.5G

7. Altri indicatori tecnici

  • metodo lCooling: raffreddamento a aria
  • tensione di rifornimento del lPower: pressione d'aria di CA 220V: <0>
