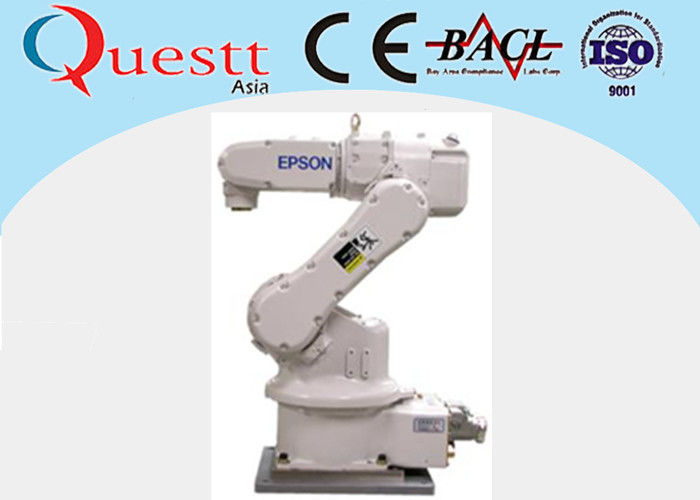

Asse robot del sistema EPSON 6 di automazione di rendimento elevato per il taglio/trasportare

Asse robot del sistema EPSON 6 di automazione di rendimento elevato per il taglio/trasportare

  • Evidenziare

    sistemi di saldatura robot

    ,

    sistemi robot dell'assemblea

  • Carico di paga
    4KG
  • Lunghezza del braccio
    900mm
  • Asse
    6
  • gradi di movimento
    360
  • Peso
    30KG
  • Precisione
    0.02mm
  • Luogo di origine
    La Cina
  • Marca
    EPSON
  • Certificazione
    ISO SGS CE
  • Numero di modello
    C4
  • Quantità di ordine minimo
    1 unità
  • Prezzo
    Negotiable
  • Imballaggi particolari
    Caso di legno
  • Tempi di consegna
    5 - 15 giorni
  • Termini di pagamento
    T/T, Western Union, L/C
  • Capacità di alimentazione
    5000 insiemi ogni anno

Asse robot del sistema EPSON 6 di automazione di rendimento elevato per il taglio/trasportare

Asse robot del sistema 6 di automazione di EPSON C4 per il trasporto di saldatura di taglio



Prestazione di prodotto



Robot di EPSON C4 condurre l'industria con meglio nel tempo di ciclo della classe, nella precisione e nella gamma di moto. Sono 6 robot ad alta velocità e compatti di asse che forniscono la prestazione superiore per anche le applicazioni più esigenti e più complesse.



Unica al C4 è la nuova progettazione dietetica che caratterizza un corpo esile e una progettazione compatta di asse di passo del polso. Ciò permette che il robot raggiunga facilmente in lavoro limitato e limitato distanziato da molti angoli con moto regolare non realizzabile con i modelli competitivi.



Il corpo dietetico ed il polso compatto del C4 permette alla maggior gamma di moto ed alle restrizioni meno meccaniche, rendenti a robot C4 6 i robot di asse più compatti e più flessibili disponibili nel mercato oggi.

L'integrazione stretta dei motori potenti e gli amplificatori con risposte ultra di alta risoluzione e comandi superiori forniscono la prestazione ineguagliata di moto compreso gli più alti tassi della decelerazione e di accelerazione come pure il moto interpolato lineare avanzato.



Tutti e 6 i giunti del C4 sono in media 32,4% più veloce i modelli equivalenti del concorrente in è classe. L'asse J5 è eccezionalmente avanzato ed è i fino a 43,9% modi più veloce competitivi.



Nuova progettazione dietetica unica






Il nuovo corpo esile migliorato e la progettazione compatta del polso del C4 tiene conto la maggior gamma di moto e le restrizioni meno meccaniche. Progettato per la prestazione massima, i robot C4 hanno una buona combinazione di componenti di alta qualità per le armi leggere e l'alta rigidità. Ancora, i modelli del bullone dell'utente si sono aggiunti su ogni asse, per il montaggio facile dell'attrezzatura periferica. I robot C4 sono oggi il campione compatto di orma ed i 6 robot di asse più flessibili disponibili nel mercato.



Progettazione compatta del polso



La progettazione compatta unica di asse di passo del polso permette ai robot C4 di raggiungere facilmente nelle aree di lavoro limitate e limitate da molti angoli con moto regolare. La gamma aumentata di moto dell'asse di passo permette la flessibilità superiore per l'estremità dello strumento del braccio compire le applicazioni estremamente complesse.






Tassi leader del settore del ciclo



I robot C4 sono fino a 43,9% più veloce simili modelli graduati del concorrente. Con la capacità di massimizzare capacità di lavorazione della parte per anche i robot più esigenti di requisiti di in tempo di ciclo C3 per condurre l'industria con meglio nei tassi del ciclo della classe. Ciò significa più parti per minuto e più alti profitti.



Meglio nella gamma di moto della classe






La nuova progettazione dietetica unica del C4 tiene conto la gamma aumentata di moto. Il corpo esile ed il polso compatto forniscono l'uso massimo della busta del lavoro un'orma estremamente compatta.



Modelli compiacenti di Cleanroom/ESD disponibili



I robot C3 sono disponibili nel locale senza polvere della classe 10 (configurazioni di iso 3) ed è sempre ESD compiacente. Ciò fa l'ideale di EPSON C4 per quelle applicazioni sensibili dove la scarica elettrostatica può creare i pezzi difettosi quale nell'industria elettronica.



Specifiche di EPSON C4



MODELLO DEL ROBOT DI EPSON Asse C4 6
Configurazione Asse articolato 6
Montaggio delle configurazioni Piano d'appoggio, soffitto, Anglesd
Parete (restrizione di moto J1 +/--30 gradi)
Carico utile 1kg/Max. stimato 4kg (5kg*)
Ripetibilità +/-0.02mm
Rotazione di asse J1 (girare) +/--170 grado
J2 (avambraccio) -160~+65deg
J3 (braccio) -51~+225deg
J4 (rotolo del polso) +/-200deg
J5 (curvatura del polso) +/-135deg
J6 (torsione del polso) +/-360deg
Portata orizzontale al fronte di montaggio 665mm
Al centro del polso 600mm
Portata verticale Al fronte di montaggio 885mm
Al centro del polso 820mm
Velocità J1 450deg/sec
J2 450 gradi/sec
J3 514 gradi/sec
J4 553 gradi/sec
J5 553 gradi/sec
J6 720 gradi/sec
Tempo di ciclo carico di lavoro 1kg 0.37sec
Momento permissibile J4 4.41N*m
J5 4,41 N*m
J6 2,94 N*m
Momento di inerzia J4 0.15kg*m2
J5 0,15 kg*m2
J6 0,1 kg*m2
Valutazioni del motore Asse 1 400 watt
Asse 2 400 watt
Axis3 150 watt
Axis4 50 watt
Axis5 50 watt
Axis6 50 watt
Ambiente Temperatura 5~40deg C
Umidità RH di 20~80% (nessuna condensazione)
Altro

Stia alla larga da:

Gas infiammabili/corrosivi

Solventi infiammabili/corrosivi

Acqua o petrolio e polvere della polvere

Fonti di rumore elettrico

Peso 27 chilogrammi
Linee di utente 9 (D_sub) elettrici, 4 pneumatici
Freni J2, J3, opzione di asse (J1, J4, J6) di J5 asse
Norme di sicurezza ANSI/RIA: R15.06-1999, CE
JIS B 8433
Configurazioni facoltative del braccio Pulito ed ESD Iso 3 (classe 10) &ESD pulito
Regolatore disponibile

Micro servo RC180

Regolatore basato su PC RC620



Applicazioni



I robot di EPSON C3 sono ideali per la piccole assemblea delle parti, erogazione, automazione di laboratorio, l'assemblea dell'apparecchio medico, macchina che tende, maneggio del materiale, imballare, elettronica e molte altre applicazioni



Utilizzato in fabbrica

Asse robot del sistema EPSON 6 di automazione di rendimento elevato per il taglio/trasportare 4Asse robot del sistema EPSON 6 di automazione di rendimento elevato per il taglio/trasportare 5



Il robot trascura

Asse robot del sistema EPSON 6 di automazione di rendimento elevato per il taglio/trasportare 6
