Laser del film del sensore dell'automobile che sistema l'asciugamano del microfiber

Laser del film del sensore dell'automobile che sistema l'asciugamano del microfiber

Introduzione

La sbavatrice della resistenza del laser specialmente è sviluppata e prodotta per l'industria del circuito del film spesso e del circuito del film sottile. La guarnizione di fonte (adeguamento di resistenza) e la guarnizione attiva (adeguamento di funzione del circuito) pricipalmente sono usate per la guarnizione di alta precisione di di sottili pellicole, spesso-film, circuiti integrati ibridi e vari moduli elettronici, comprendenti le seguenti industrie:

Le sbavatrici della resistenza del laser prodotte dalla nostra società sono sviluppate indipendente dal sistema di controllo di misura del centro, dal sistema di software, ecc. ed hanno tutti i diritti di proprietà intellettuale indipendenti, che possono fornire ai clienti le soluzioni complete dell'applicazione della guarnizione della resistenza del laser.

Modello e prestazione dell'attrezzatura

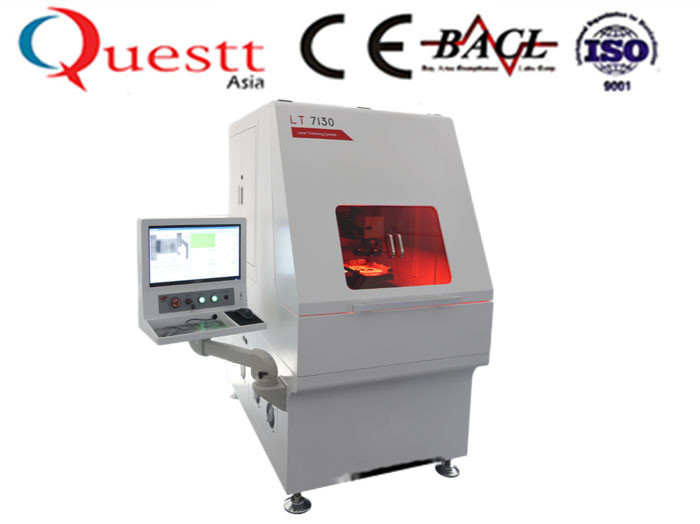

La sbavatrice della resistenza del laser di serie LT7 è un tipo di qualità superiore sbavatrice di configurazione della resistenza del laser

I prodotti di serie LT7 adottano il laser avanzato dello speciale per la guarnizione della resistenza del laser.

Alta precisione di adeguamento di resistenza

Adeguamento veloce di resistenza

Forte funzione

Alte affidabilità e stabilità

Funzionamento e costi di mantenimento bassi

Alta efficienza, consumo di energia basso e riduzione dei costi

L'efficienza di conversione elettro-ottica del laser raggiunge 25% ed il consumo di energia quotidiano di media è di meno di 10 gradi, che è 1/10 della lampada istantanea tradizionale hanno pompato il laser a stato solido. L'uso a lungo termine può conservare gli utenti molto dispendio energetico, ridurre le emissioni di carbonio, tempo di impiego lungo, stalla di rendimento elevato e senza manutenzione, riducendo il tempo morto.

Soluzione del regolatore del laser

Il principio di guarnizione della resistenza del laser è di utilizzare un raggio laser molto fine per colpire le resistenze di film spesso e sottile e realizza il taglio dei circuiti del film spesso e sottile vaporizzando il corpo della resistenza. Il raggio laser taglia le resistenze di film spesso e sottile secondo il programma predeterminato dal computer e cambia il valore della resistenza delle resistenze cambiando le forme geometriche delle resistenze di film spesso e sottile. Mentre il processo di taglio del laser progredisce, il circuito in tempo reale di misura controlla i cambiamenti nei valori della resistenza delle resistenze di film spesso e sottile in tempo reale ed i valori della resistenza delle resistenze di film spesso e sottile stanno avvicinando costantemente al valore della resistenza dell'obiettivo. Cioè il processo della guarnizione della resistenza del laser è realizzato.

Quando la resistenza di film spesso è utilizzata nel modulo elettronico, potere realizzare la modifica di funzione del modulo elettronico regolando il cambiamento della resistenza in moda dal segnale in uscita dei cambiamenti elettronici del modulo anche.

La guarnizione della resistenza del laser cambia la sezione trasversale conduttiva e la lunghezza conduttiva del corpo della resistenza e può sistemare il corpo della resistenza sotto il valore della resistenza dell'obiettivo alla gamma richiesta di accuratezza.

Configurazione principale di un a un dispositivo

Parametro tecnico

sistema 1.Laser

• lunghezza d'onda del lLaser: 1064nm
• potere del laser di lAverage: 6W@10KHZ (TEM00)
• dimensione di punto lTypical: 30-40µm
• modo di lFocus: controllo di programma

sistema di posizionamento del fascio 2.Laser

• gamma d'esplorazione del lLaser: 60mm x 60mm
• precisione di posizionamento del lRepeat: 2.5µm
• il lLaser irradia la risoluzione di moto: 1µm
• velocità di scansione di lMaximum: 7000mm/s
• metodo lPositioning: posizionamento programmabile o posizionamento automatico di riconoscimento di immagine

3. Sistema di sorveglianza di immagine

• metodo lMonitoring: monitoraggio coassiale del laser
• tecnologia lProprietary: tecnologia acromatica, laser e sovrapposizione di rappresentazione all'interno del formato
• campo visivo lMonitoring: 4-6mm (diagonale)
• fonte lLighting: Illuminazione del LED

4. sistema di misurazione

• metodo di misura di lResistance: aggiunga corrente per misurare la tensione

Sistema a quattro vie, controllo di programma bifilare del sistema

• modo di misura di lResistance: regolazione di modo di tre-velocità, controllo programmabile
• gamma di misura di lResistance: 0.1Ω-100MΩ (risoluzione 16bit)
• accuratezza di misura di lResistance:

0.1Ω< Rx="">

100Ω< Rx="">

100KΩ< Rx="">

• l velocità di misura di resistenza: 25µs
• risoluzione di tensione di LDC: 0.16µV (nella circostanza completa 10mV)
• bordo del lProbe: 48PIN, tutta la definizione, compatibile con ESI ha importato l'attrezzatura
• movimento del bordo del lProbe: controllo di programma
• gamma di misura di lVoltage: risoluzione di ±100mV~ ±10V 16bit (altre gamme sono facoltative)

5. Computer e sistemi di software

• il lSoftware programmabile, può realizzare flessibilmente l'operazione automatica, incontrare l'adeguamento della resistenza e l'adeguamento di funzione del circuito
• la funzione di lDatabase, tutti i dati di adeguamento della resistenza può essere scritta alla base di dati per stoccaggio, con buona tracciabilità
• la resistenza del lThe può essere controllata tramite controllo monochip manuale e può anche essere automaticamente regolato dalla matrice continua (elaborazione continua del chip)
• l'adeguamento della resistenza del lAccurate può essere realizzato fissando il metodo di adeguamento della resistenza del punto del laser
• lAccording alla differenza del valore iniziale della resistenza, i parametri differenti di adeguamento della resistenza possono essere selezionati per realizzare l'adeguamento della resistenza

6. sistema meccanico di moto di Punto-e-ripetizione

• modo di lMovement: sistema di moto del motore lineare
• gamma di lMotion: 300mm*300mm
• dimensione ceramica del substrato di lMaximum: 150mm*150mm
• risoluzione di lMotion: 1µm
• accuratezza del lRepeat: ±1µm
• accuratezza lPositioning: ±10µm
• velocità di lMaximum: 1000mm/s (nessun carico)
• accelerazione di lMotion: 1.5G

7. Altri indicatori tecnici

• metodo lCooling: raffreddamento a aria
• tensione di rifornimento del lPower: pressione d'aria di CA 220V: <0>

FAQ

1. Q: Potete fornire i servizi d'oltremare?

: Ingegneri che possono servire oltremare.

2. Q: Come utilizzare la macchina?

: Prima dell'invio dell'impacchettatrice voi, la installeremo e la proveremo e poi imballeremo l'intero dispositivo in una scatola di legno, in modo da fate il n't dovete installarlo ancora,

3. Q: Prova che imballa prima della spedizione?

: certamente 100% della macchina sperimentale della prova saremo normali senza problemi.

4. Q: Che cosa è il periodo di garanzia?

: Una garanzia di anno per l'intera macchina.

5. Q: Che cosa è il termine di pagamento?

: Accetti la L/C o TT.

6. Q: Che cosa è il termine di consegna?

: 15-20 giorni dopo la ricezione del deposito. Contatto: 7 * 24 ore di servizio online se dovete imballare altri materiali/prodotti o avere qualunque domande circa l'impacchettatrice, si sentono libero prego per inviarmi con la posta elettronica o chiamarci.
