sbavatrice del laser 5W per il sensore dell'automobile

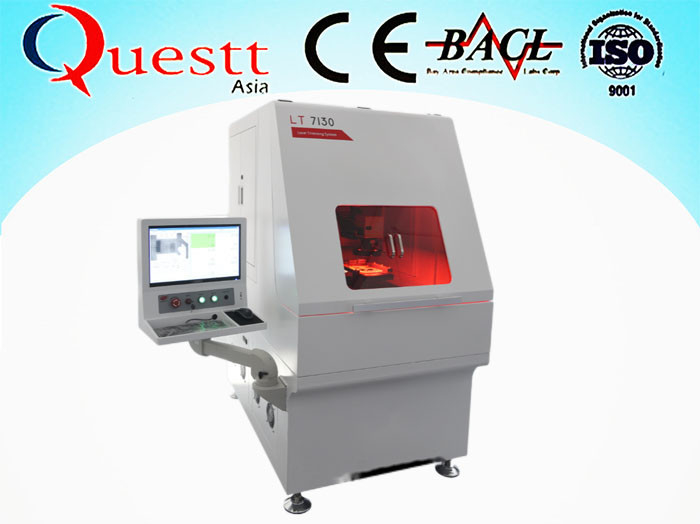

Rifilatrice laser 5W per sensore automobilistico

1.Riepilogo

La rifilatrice a resistenza laser di Wuhan Questt ASIA Technology Co., Ltd. è stata sviluppata e prodotta appositamente per l'industria dei circuiti a film spesso e dei circuiti a film sottile.

Il trimming della sorgente (regolazione della resistenza) e il trimming attivo (regolazione della funzione del circuito) vengono utilizzati principalmente per il rifilatura ad alta precisione di circuiti integrati a film sottile, film spesso, ibridi e vari moduli elettronici, che coinvolgono i seguenti settori:

ll Elettronica per autoveicoli

tutti i sensori

ll Elettronica di comunicazione

ll L'industria militare è nella ricerca scientifica

tutto medico

ll Elettronica industriale

ll aerospaziale

2.Modello e prestazioni dell'attrezzatura

Alta precisione di regolazione della resistenza

• L'intera macchina ha un'elevata precisione di regolazione della resistenza e la precisione di regolazione della resistenza è coerente e la resa è elevata.
• lLT7 utilizza un laser speciale per il taglio della resistenza laser, che fornisce un raggio laser con un'elevata qualità del raggio e una larghezza della linea estremamente sottile e l'effetto del calore del laser è ridotto.
• lModalità di controllo di precisione unica, tecnologia di mining proprietaria a velocità variabile.
• lUna varietà di funzioni di taglio a coltello con regolazione della resistenza.

Regolazione rapida della resistenza

• Il software ha la funzione di regolazione grossolana e regolazione fine, che può impostare la relazione proporzionale tra regolazione grossolana e regolazione fine in base alle caratteristiche della resistenza, che migliora efficacemente la velocità di regolazione della resistenza con la premessa di garantire l'accuratezza.
• lTempo di misurazione ad alta velocità, il tempo di misurazione singolo è di soli 25 us.
• lMeccanismo step-and-repeat ad alta precisione: utilizzando una piattaforma a motore lineare, la velocità di movimento e l'accelerazione sono elevate;può realizzare la regolazione della resistenza in un ciclo di più circuiti di unità.
• lSollevamento della scheda della sonda ad alta velocità: migliora efficacemente l'efficienza di elaborazione nel processo di regolazione della resistenza ciclica di più circuiti di unità.

Funzione forte

• lCon la potente funzione di programmazione del software nel settore, può adattarsi a varie regolazioni della resistenza e regolazione delle funzioni dei moduli elettronici e realizzare facilmente le esigenze speciali dei clienti e l'elevata operatività automatica.
• lOltre alla misura di base della resistenza e della tensione, con moduli speciali esterni, il segnale di misura può essere corrente, frequenza, inversione e altri segnali.
• l È possibile realizzare il controllo automatico programmatico della potenza del laser, del movimento, del campo di misurazione, ecc.
• lAsse Z della sonda, movimento di controllo motore automatico dell'asse Z con messa a fuoco laser, programmabile.
• lPotente funzione di database, l'intero processo produttivo è registrato e tracciabile.
• lLa funzione di avviso dei prodotti non qualificati può impedire efficacemente che i prodotti non qualificati fluiscano nel processo successivo.
• lLe coordinate di posizionamento sono ottenute in tempo reale attraverso l'immagine, che è facile da usare e migliora la precisione di posizionamento del prodotto.

Alta affidabilità e stabilità

• I componenti principali vengono importati per garantire la qualità
• lUtilizzando uno speciale piedistallo in granito: può ridurre efficacemente la vibrazione inerziale causata dall'avvio, dall'arresto e dall'accelerazione del banco di lavoro;allo stesso tempo, può mantenere la stabilità della temperatura della macchina.

Bassi costi di esercizio e manutenzione

• Alta efficienza, basso consumo energetico e risparmio sui costi

L'efficienza di conversione elettro-ottica del laser raggiunge il 25% e il consumo energetico medio giornaliero è inferiore a 10 gradi, che è 1/10 del tradizionale laser a stato solido pompato con lampada flash.L'uso a lungo termine può far risparmiare agli utenti molte spese energetiche, ridurre le emissioni di carbonio, una lunga durata, prestazioni elevate Stabile e senza manutenzione, riducendo i tempi di fermo.

3.Soluzione di rifinitura laser

Il principio del taglio della resistenza laser

Il principio del taglio della resistenza laser consiste nell'utilizzare un raggio laser molto fine per colpire i resistori a film spesso e sottile e realizzare il taglio di circuiti a film spesso e sottile vaporizzando il corpo del resistore.Il raggio laser taglia i resistori a film spesso e sottile secondo il programma predeterminato dal computer e cambia il valore di resistenza dei resistori modificando le forme geometriche dei resistori a film spesso e sottile.Con l'avanzare del processo di taglio laser, il circuito di misurazione in tempo reale monitora le variazioni dei valori di resistenza dei resistori a film spesso e sottile in tempo reale e i valori di resistenza dei resistori a film spesso e sottile si avvicinano costantemente al valore di resistenza target.Cioè, viene realizzato il processo di taglio della resistenza laser.

Quando il resistore a film spesso viene utilizzato nel modulo elettronico, la modifica della funzione del modulo elettronico può essere realizzata regolando la variazione della resistenza in modo che cambi anche il segnale di uscita del modulo elettronico.

Disegno schematico dell'attrezzatura (soggetto all'oggetto reale)

(1)．Sistema laser

Utilizzato per tagliare resistori a film spesso e sottile, è un "coltello leggero" per il taglio di resistori.Questa macchina adotta un laser speciale avanzato per la regolazione della resistenza laser, con una buona qualità del raggio, un'elevata potenza di picco e un'eccellente qualità di incisione.Piccolo e compatto, raffreddato ad aria, con alta efficienza e affidabilità non riscontrabili in altri laser.La sorgente della pompa del dispositivo principale, il cristallo, l'interruttore Q, ecc. Sono tutti importati.

Laser speciale per la rifilatura della resistenza laser

(2)．Sistema di posizionamento del raggio laser

Viene utilizzato per realizzare il posizionamento del raggio laser e il controllo della traccia di movimento (traccia di taglio).Adottare un sistema galvanometrico di precisione.Controlla la posizione della trave nelle direzioni X e Y.Ridurre il tempo di posizionamento del raggio e il tempo di taglio, alta efficienza del lavoro, alta velocità e alta precisione.

Precisione Galvo

(3)．Sistema di posizionamento dell'immagine CCD

Sistema di imaging con lente dedicata e CCD.La tecnologia di imaging coassiale laser viene utilizzata per garantire che il punto target del laser e il punto target dell'imaging siano sovrapposti all'interno del raggio di scansione laser.

Il software di riconoscimento delle immagini importato viene utilizzato per ottenere il posizionamento automatico dell'immagine tramite la corrispondenza delle immagini.

(4)．Piattaforma di movimento meccanico step-and-repeat

Viene adottato il sistema del motore lineare di precisione importato e il righello della griglia è controllato a circuito chiuso.La precisione del movimento è elevata e la velocità è elevata, il che migliora notevolmente l'accelerazione del movimento.Può realizzare operazioni di carico e scarico convenienti e regolazione della resistenza ciclica ad alta velocità di più circuiti di unità, che migliora notevolmente l'efficienza di produzione.Dispone di alta velocità e alta precisione..

(5)．sistema di misura

La misurazione della resistenza adotta il metodo del sistema a quattro fili più la misurazione della corrente e la misurazione della tensione.Dispone di più sorgenti di corrente costante ad alta precisione e l'intervallo corrispondente di ciascuna resistenza può essere abbinato automaticamente per ottenere la migliore precisione di misurazione.La misura della resistenza utilizza generalmente le seguenti sonde Per la misura vengono utilizzate sonde speciali per la saldatura delle schede.Il sistema di misura può essere calibrato automaticamente da una scheda di resistenza standard esterna.Interfaccia GPIB opzionale per il controllo o la misurazione dello strumento esterno.

La regolazione elettronica della funzione del modulo fornisce generalmente metodi di misurazione della sonda speciali per le caratteristiche del prodotto.

(6)．Sistema di messa a fuoco laser

La lunghezza focale del laser è controllata direttamente dal computer.Impostando il punto zero della lunghezza focale e inserendo lo spessore del pezzo, la messa a fuoco può essere realizzata automaticamente.Questa funzione può realizzare la regolazione della resistenza di diversi tipi di prodotti con resistori a film spesso, migliorando la gamma di applicazioni e l'efficienza della macchina per la regolazione della resistenza laser.

(7)．Movimento della sonda

Il movimento della sonda è controllato da un motore ad alta velocità, la distanza di corsa può essere impostata arbitrariamente e la funzione di controllo della programmazione può essere realizzata.

(8)．Sistema software

· Potente software applicativo basato su piattaforma WINDOWS.

·Con la potente funzione di programmazione del software nel settore, può adattarsi a varie regolazioni di resistenza e regolazione delle funzioni dei moduli elettronici e realizzare facilmente le esigenze speciali dei clienti e l'alto funzionamento automatico.

·Potente funzione di database, l'intero processo produttivo è registrato e tracciabile.

·Il software dei prodotti non qualificati cambia colore ed evidenzia la funzione di richiesta, che può impedire efficacemente che i prodotti non qualificati fluiscano nel processo successivo.

·Le coordinate di posizionamento sono ottenute in tempo reale attraverso l'immagine, che è facile da usare e migliora la precisione di posizionamento del prodotto.

·La piattaforma di misurazione multifunzione può essere realizzata mediante programmazione e ha la funzione di misurazione e smistamento della resistenza.

4.Configurazione principale di un singolo dispositivo

4.Parametro tecnico

1．Sistema laser

• l Lunghezza d'onda del laser: 1064 nm
• l Potenza laser media: 6W@10KHZ (TEM00)
• l Dimensione tipica del punto: 30-40 µm
• l Modalità di messa a fuoco: controllo del programma per computer

2．Sistema di posizionamento del raggio laser

• l Intervallo di scansione laser: 60 mm X 60 mm
• l Precisione di posizionamento ripetuta: 2,5 µm
• l Risoluzione del movimento del raggio laser: 1µm
• l Velocità massima di scansione: 7000 mm/s
• l Metodo di posizionamento: posizionamento programmabile o posizionamento automatico con riconoscimento dell'immagine

3. Sistema di sorveglianza delle immagini

• l Metodo di monitoraggio: monitoraggio coassiale laser
• l Tecnologia proprietaria: tecnologia acromatica, laser e imaging si sovrappongono all'interno del formato
• l Campo visivo di monitoraggio: 4-6 mm (diagonale)
• l Sorgente luminosa: illuminazione a LED

4. sistema di misurazione

• l Metodo di misurazione della resistenza: aggiungere corrente per misurare la tensione

Sistema a quattro fili, controllo del programma per computer del sistema a due fili

• l Modalità di misurazione della resistenza: impostazione della modalità a tre velocità, controllo programmabile
• l Intervallo di misurazione della resistenza: 0,1Ω-100MΩ (risoluzione a 16 bit)
• l Precisione della misurazione della resistenza:

0,1Ω< Rx < 100Ω ±0,02% + 0,5% / Rx

100Ω< Rx < 100KΩ ±0,02%

100KΩ< Rx < 100MΩ ±0,02% + 0,05% * Rx

• l Velocità di misurazione della resistenza: 25µs
• l Risoluzione della tensione CC: 0,16 µV (in condizioni di fondo scala di 10 mV)
• l Scheda sonda: 48PIN, qualsiasi definizione, compatibile con apparecchiature importate ESI
• l Movimento della scheda sonda: controllo del programma del computer
• l Intervallo di misurazione della tensione: ± 100 mV ~ ± 10 V Risoluzione a 16 bit (gli altri intervalli sono opzionali)

5. Computer e sistemi software

• l Software programmabile, può realizzare in modo flessibile il funzionamento automatico, soddisfare la regolazione della resistenza e la regolazione della funzione del circuito
• l Funzione database, tutti i dati di regolazione della resistenza possono essere scritti nel database per l'archiviazione, con buona tracciabilità
• l La resistenza può essere controllata dal controllo manuale a chip singolo e può anche essere regolata automaticamente dalla matrice continua (elaborazione continua del chip)
• l È possibile eseguire una regolazione precisa della resistenza impostando il metodo di regolazione della resistenza del punto laser
• l In base alla differenza del valore di resistenza iniziale, è possibile selezionare diversi parametri di regolazione della resistenza per eseguire la regolazione della resistenza

6. Sistema di movimento meccanico step-and-repeat

• l Modalità di movimento: sistema di movimento del motore lineare
• l Intervallo di movimento: 300 mm * 300 mm
• l Dimensioni massime del substrato ceramico: 150 mm*150 mm
• l Risoluzione del movimento: 1µm
• l Precisione di ripetizione: ±1µm
• l Precisione di posizionamento: ±10µm
• l Velocità massima: 1000 mm/s (senza carico)
• l Accelerazione del movimento: 1,5 G

7. Altri indicatori tecnici

• l Metodo di raffreddamento: raffreddamento ad aria
• l Tensione di alimentazione: 220 V CA Pressione dell'aria: <0,4 MPa Consumo di energia dell'intera macchina: 2500 W
• FAQ:

• 1 Q: Qual è la garanzia della rifilatrice laser?

  A: La garanzia è di 1 anno, ma offriamo un servizio post-vendita per tutta la vita.Il servizio in linea è OK.

  2 D: Qual è il termine di pagamento?

  A: T/T, L/C, Westen Union, ecc. Qualsiasi termine di pagamento che preferisci.

  3 D: Qual è il tuo servizio post-vendita?

  R: Gli ingegneri possono offrire servizi all'estero e noi possiamo anche offrire servizi online, utilizzando strumenti di chat online come Whatsapp per parlare direttamente con i clienti.

  4 Q: Com'è la qualità della macchina?

  R: Alta qualità.Il prezzo è ragionevole.
