Dettagli del prodotto
Luogo di origine: La Cina
Marca: QUESTT
Certificazione: CE ISO
Numero di modello: 3000W robot 3D
Termini di pagamento e spedizione
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Caso di legno
Tempi di consegna: 20 giorni
Termini di pagamento: T/T
Capacità di alimentazione: 2000 insiemi all'anno
Tipo del laser: |
Laser della fibra |
Applicazione: |
TAGLIO DEL LASER |
Modo di raffreddamento: |
Raffreddamento ad acqua |
Servizio di assistenza al cliente fornito: |
Supporto online |
Taglio dello spessore: |
Dipende |
Fonte di laser: |
JPT/IPG/Raycus/massimo |
Tipo del laser: |
Laser della fibra |
Applicazione: |
TAGLIO DEL LASER |
Modo di raffreddamento: |
Raffreddamento ad acqua |
Servizio di assistenza al cliente fornito: |
Supporto online |
Taglio dello spessore: |
Dipende |
Fonte di laser: |
JPT/IPG/Raycus/massimo |

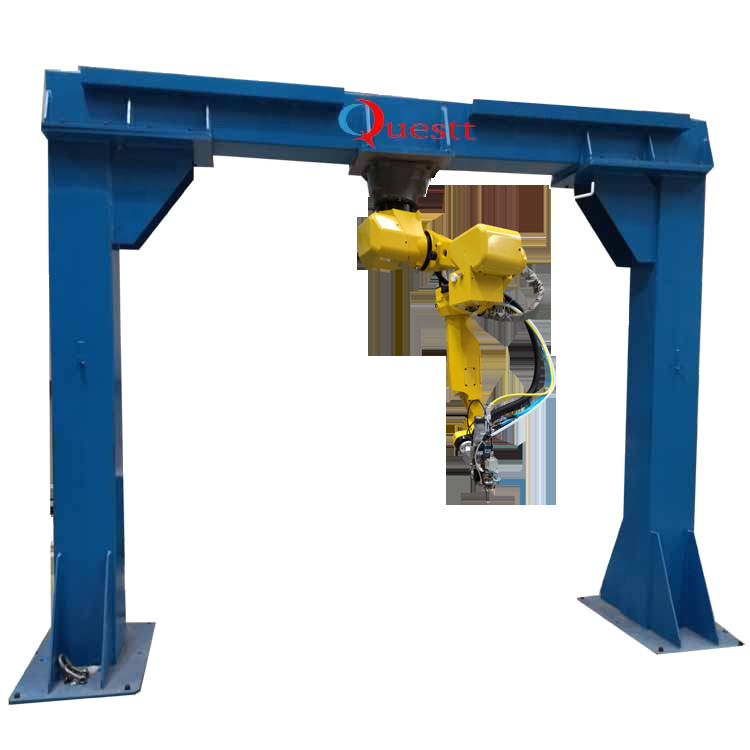

tagliatrice del laser della fibra di 3000w 3D
Introduzione
La tagliatrice del laser della fibra di serie 3D di Wuhan QUEATT adotta la struttura della base fissa verticale del robot industriale, fornita di laser della fibra, che può trasmettere flessibilmente il laser di alta qualità al taglio della fibra si dirige verso la focalizzazione e coopera con il sistema di tracciamento capacitivo di alta precisione, per raggiungere l'multi-angolo, taglio flessibile tridimensionale orientabile delle lamine di metallo degli spessori differenti.
Il sistema dello SpA indipendente si è sviluppato e progettato, combinato con il flessibile e la prestazione veloce di azione dei robot industriali, può essere usata per l'insegnamento la programmazione o della programmazione offline per i prodotti differenti e le traiettorie differenti. È particolarmente adatto ad elaborazione a forma di speciale delle parti tridimensionali delle locomotive, in modo da è ampiamente usata in parti locomotive. , corpo, struttura di porta, tronco, copertura del tetto, sedile della porta ed altre industrie manufatturiere locomotive.
La tagliatrice tridimensionale del laser della fibra ha una piccola orma, un funzionamento e una manutenzione semplice ed i costi di mantenimento bassi. È un laser tridimensionale avanzato della fibra che taglia l'attrezzatura che integra l'alta stabilità, l'alta precisione, il rendimento elevato e l'alta velocità
Configurazioni principali
|
Sistema robot (ABB, FUNAC o robot cinese) Robot di alta precisione di sei-asse del Giappone FANUC M-20IA |
|
Fonte di laser massima della fibra 3000W La vita è di 100000 ore
|
|
Testa d'attacco dedicata del laser 3D Taglio aguzzo tridimensionale, compreso il dispositivo di protezione di collisione, che fornisce, sistema di raffreddamento |
|
Sistema di raffreddamento Sistema di raffreddamento doppio controllo a doppia temperatura (acqua di raffreddamento del laser che si raffredda, raffreddamento ad acqua normale di temperatura della testa d'attacco del laser) |
|
Sistema di controllo dedicato Controllo di modo e di potere del laser |
|
Struttura di foggiatura del casco dispositivo di foggiatura |
Configurazioni facoltative
sistema di simulazione 1.Teaching
marche 2.Other di robot
maschera 3.Protecting
tavole 4.Dedicated e dispositivi
requisiti speciali 5.Other su misura
Descrizione di funzione
1.Special caratterizza per il taglio del laser.
2.Fast e funzione seguente della superficie rispondente.
funzioni di base di dati 3.Special per il vario taglio dei grafici.
funzione di configurazione dell'interfaccia di operazione 4.Special per il taglio del robot.
funzione di 5.Special TCP per il taglio del robot 3D, tagliente dagli angoli multipli.
Taglio dei campioni
Parametri tecnici del robot
| Efficace raggio del robot | FANUC-M20iA: 1800mm |
| Dimensione di lavoro | 2200mm×1800mm×200mm |
| Precisione di posizionamento di ripetizione | FANUC ±0.06mm |
| Velocità di posizionamento massima | 30m/min |
| Il carico massimo | 200kg |
| Alimentazione elettrica | 380V/50HZ |
| Livello di protezione | IP54 |
| Parti d'elaborazione principali | Parti tridimensionali che tagliano e che elaborano |
3000 parametritecnicidellaser diw
| Laser potenza di uscita | 3000W |
| Lunghezza d'onda del laser | 1070 nanometro |
| Medium del laser | Fibra di vetro con l'elemento della tasso-terra |
| Velocità tagliente massima | 160m/min |
| Spessore tagliente massimo | 3-10mm secondo materiale |
| Regolamento di energia dell'uscita | 10%~100% |
| Tipo di raffreddamento | Raffreddamento ad acqua |
| Modo dell'azionamento | Servomotore importato |
| Tipo di trasmissione | Cremagliera importata di alta precisione |
| Alimentazione elettrica | 380V/50HZ |
Termini di pagamento e di consegna
|
1. Validità Questa citazione è valida per i 30 giorni dopo la data di citazione |
|
2. Termine commerciale I prezzi di cui sopra sono basati sulla CATENA DELL'OROLOGIO WUHAN CINA |
|
3. Dilazioni di pagamento: pagamento anticipato di 50% su ordinazione da T/T, 50% prima della spedizione |
|
4. Termine di consegna (CATENA DELL'OROLOGIO Wuhan/Cina) La macchina sarà pronta per la spedizione dei approssimativamente 45 giorni lavorativi dopo la ricezione del pagamento anticipato.
|
|
5. Conservazione della proprietà Le merci consegnate rimangono la proprietà di Questt fino ad effettuare tutti i pagamenti.
|
|
6. Spedizione dal mare.
|
