saldatrice del raggio laser
, attrezzatura della saldatura a laser

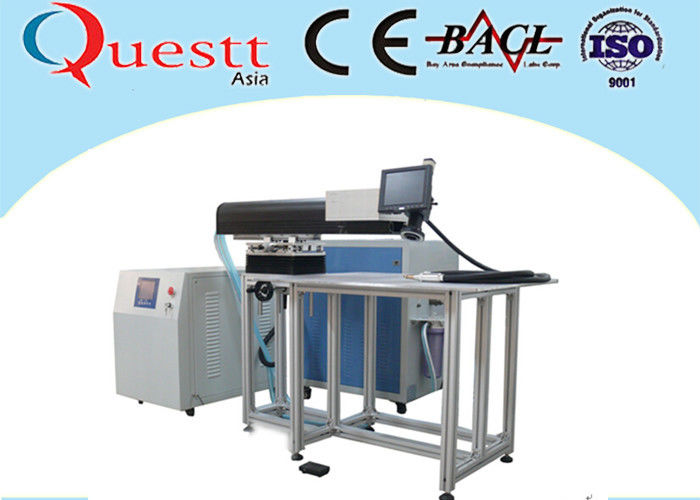

Operazione facile della macchina tenuta in mano della saldatura a laser da 400 watt con la cavità dorata del laser
Industria tenuta in mano della firma della pubblicità del macchinario 400W della saldatura a laser della fibra
Descrizione
La lettera di Manica di Signage-400H il saldatrice tenuto in mano del laser della fibra è una macchina pratica della saldatura a laser, che passa il raggio luminoso di luce laser ad alta energia tramite cavo a fibre ottiche molle ad una piccola testa del laser, che il laser può lavora ad alcune parti appena per raggiungere. La testa tenuta in mano del laser è molto flessibile usare e mette a disposizione la saldatura delle multi-parti.
La fonte di laser è NG: Il laser di YAG, utilizza la cavità dorata del laser, le lampade allo xeno e la barretta rossa del diamante.
La combinazione e la riparazione regolari di lettere del metallo sono fatte via colla, i ribattini o saldare, ma tutti hanno grandi disadvanges. Le lettere del metallo combinate da colla ottengono sempre liberamente con tempo va vicino, particolarmente all'aria aperta. La riparazione dai ribattini suona buona, ma non bella. La saldatura è mai un modo verde di riparazione delle lettere del metallo a causa del gas di avvelenamento non ha prodotto quando elabora. Da tutto l'aspetto, la saldatura a laser è la migliore soluzione ed il più verde.
Abbiamo bidirezionale per la saldatura, uno siamo attraverso il modello normale, NG: Il lavoro della testa del laser di YAG sulla tavola, altra quella è una testa tenuta in mano della saldatura a laser della fibra, potete tenere appena la testa del laser della fibra in vostra mano e vi saldate dovunque gradite, siete molto più convinient saldare i grandi pezzi in lavorazione. Vedi sotto la foto della testa tenuta in mano della saldatura a laser della fibra.
Caratteristiche
1. Processo di saldatura veloce; Dispositivo di riparazione esclusivo o su misura della maschera; Focalizzazione veloce e posizionare senza un CCD o un microscopio.
2. Una sostituzione perfetta di saldatura e di TIG tradizionali, particolarmente quando saldano il pezzo da lavorare più piccolo di 5cm o più grande di 100cm.
3. Per mezzo della barretta di posizionamento ultrafine, non dovete regolare il punto luminoso al più piccolo angolo.
4. Posizionamento veloce del punto rosso con il monitor del CCD per l'osservazione del dettaglio
5. Tavola di lavoro regolabile per la dimensione o il peso differente delle lettere del metallo.
Specificazione
Saldatura a laser tenuta in mano Machine.pdf
| Modello |
Signage-400H |
| Sostanza di lavoro del laser |
Nd3+: Cavità dorata di cristallo di risonanza di YAG |
| Potere stimato |
400W |
| Energia di unico impulso di massimo |
110J |
| Potenza di picco di massimo |
12KW |
| Lunghezza d'onda del laser |
1064nm |
| Diametro messo a fuoco della facula |
ф0.10-3.0mm regolabile |
| Larghezza di impulso |
0.2-20msadjustable |
| Frequenza di impulso |
1-30HZ regolabile |
| Profondità di impulso |
≤6mm |
| Scala della tavola di funzionamento |
750*1000mm |
| itinerario di 3-asse |
X=700mmY=150mmZ=200mm |
| Sistema di controllo |
Micro unità di elaborazione monochip |
| Osservazione del sistema |
CCD di colore |
| Sistema di raffreddamento |
Refrigeratore di acqua |
| Dimensione d'imballaggio |
1530*810*1100mm+960*760*1150mm
+960*670*950mm=2.8CBM
|
| Peso lordo |
340KG |
Prospettiva di tecnologia laser nell'industria degli annunci
Con rombare dell'industria di pubblicità globale, le lettere del metallo è stata sempre più popolari a causa del suoi colorfulness, attrattiva, a prova di riscaldamento, a prova di, nessuna deformazione, nessun fadedness, prova di corrosione, impermeabili e prova di combustione spontanea ed alcune altre buone caratteristiche.
Le lettere del metallo degli annunci sono fatte di acciaio inossidabile, di alluminio, di rame o dell'altra lamina di metallo che sono tagliati, lucidati, orlati e saldati. La caratteristica di centro delle lettere del metallo degli annunci sta essendo inossidabile, con la portata di lunga vita e gli sguardi dimensionali.
Configurazione
| Nessun: |
Oggetto |
Descrizione |
Quantità |
Origine |
Osservazione |
| 1 |
Cavità di YAG |
Dorato |
1 insieme |
Il Regno Unito |
Morgan |
| 2 |
Macchina termostatica di raffreddamento ad acqua |
Hanli, Cina |
1 insieme |
Shenzhen |
meno rumore e
basso consumo energetico
|
| 3 |
Lente ottica |
Lunghezza d'onda |
1 insieme |
Singapore |
lunghezza focale 150mm |
| 4 |
Potere del laser |
QAPLASER |
1 insieme |
Wuhan |
|
| 5 |
CCD |
Sistema di osservazione |
1 insieme |
Shenzhen |
Configurazione standard |
| 6 |
Barra di YAG |
BOET |
1 insieme |
Pechino |
|
| 7 |
Cavo a fibre ottiche |
|
1 insieme |
La Germania |
|
Applicazione
Saldatura per varie lettere di canale del metallo, retro-corredo della lettera del metallo, contrassegno su misura del metallo e tabelloni per le affissioni esteriori surdimensionati,
Questa macchina tenuta in mano della saldatura a laser della fibra è pricipalmente progettazione per l'industria di pubblicità, coopera con il taglio del laser e macchina piegatubi di CNC, possiamo fare tutti i tipi di lettere di canale del LED per finire un bordo piacevole degli annunci. Come foto allegata
